Cablaggio elettrico nel camper: cosa sapere prima di comprare una batteria al litio

Ogni volta che si parla di impianto elettrico nel camper, la conversazione finisce sempre nello stesso punto: quale batteria comprare, quanti ampere servono, litio o AGM. Eppure c’è un elemento che viene prima di tutto questo — e che quasi nessuno considera finché qualcosa non va storto. Parliamo dei cavi. Del cablaggio. Di quella rete silenziosa di conduttori che tiene insieme ogni singolo componente di un impianto e che, se fatta male, può trasformare anche la batteria migliore del mondo in un problema.

Quello che segue non è un elenco di prodotti da comprare e nemmeno un manuale di istruzioni. È un articolo per capire perché i cavi si dimensionano in un certo modo, perché una massa improvvisata può rovinare il weekend, e perché progettare il cablaggio è il primo passo — non l’ultimo — di un impianto che funziona davvero.

Corrente, tensione e perdite

Per capire il cablaggio bisogna partire da qui: dalla relazione tra tensione, corrente e potenza. Il concetto è semplice, ma le sue conseguenze negli impianti a bassa tensione sono enormi.

Quando alimentiamo un carico elettrico, la potenza assorbita è il prodotto della tensione per la corrente. Questo significa che a parità di potenza, se la tensione è bassa la corrente deve essere alta. Alla tensione di rete domestica, la stessa potenza richiede una corrente modesta. A 12 V, per ottenere lo stesso lavoro, la corrente cresce in modo drastico. Non è un dettaglio: è un cambio di scala che stravolge le regole del gioco.

Nei nostri impianti camper a 12 V, tutto è amplificato. Le perdite nei cavi, il calore generato, l’effetto di una connessione approssimativa. E c’è un’altra cosa che molti dimenticano: la corrente elettrica ha bisogno di un percorso chiuso. Esce dal polo positivo della batteria, attraversa il carico e deve tornare indietro al polo negativo. Se il circuito non si chiude, la corrente non scorre. Questo vuol dire che il conduttore negativo è importante esattamente quanto il positivo — è l’altra metà del circuito, non un accessorio. Se il cavo di andata verso un’utenza è lungo due metri, il percorso reale della corrente ne copre quattro: due di andata e due di ritorno. Dimenticarsi del ritorno è uno degli errori più comuni e più insidiosi che si possano fare.

Sezione dei cavi e lunghezza

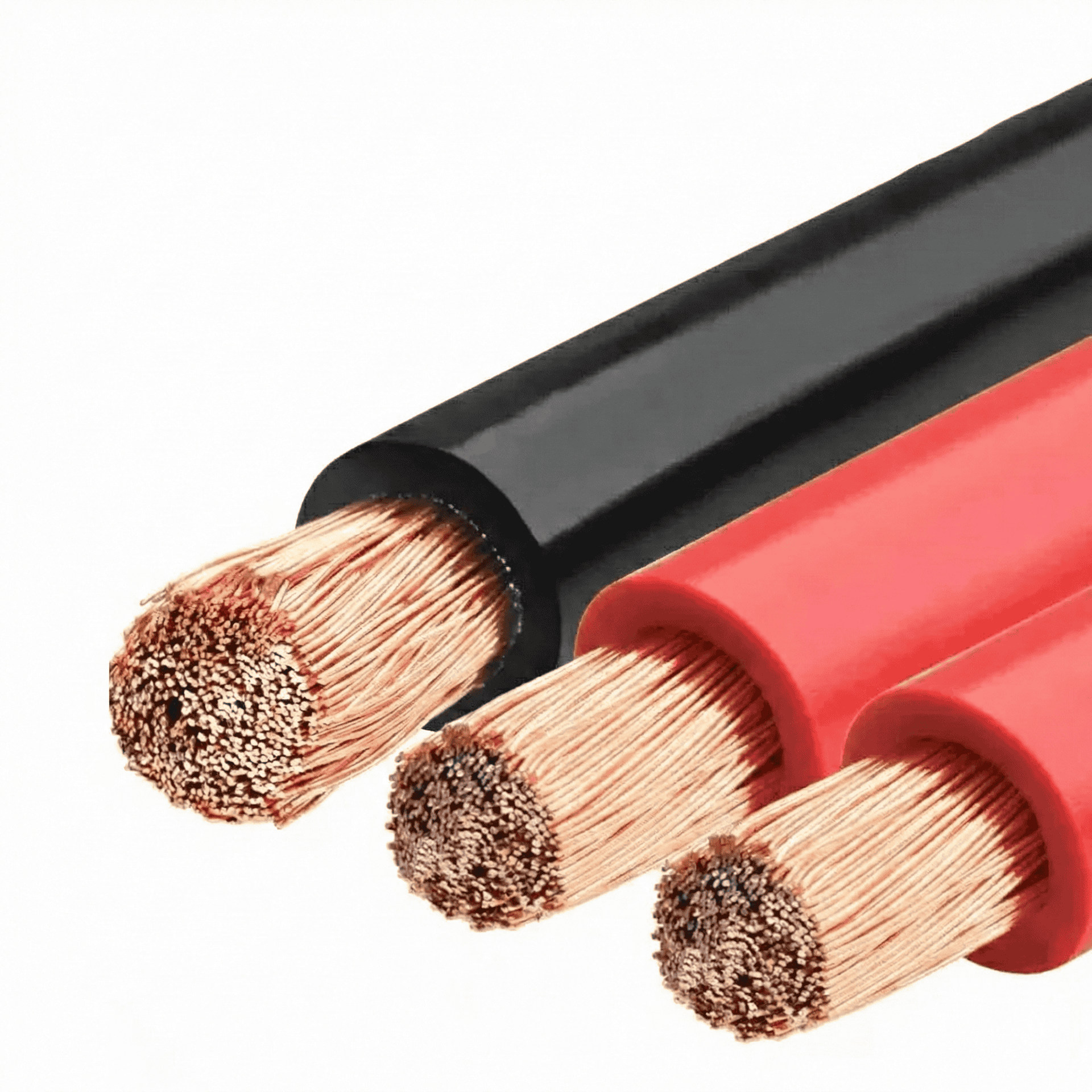

La sezione di un cavo — espressa in mm² — indica l’area del conduttore interno e determina quanta corrente può transitare in modo sicuro. Un cavo sottile ha più resistenza elettrica, si scalda di più e causa perdite maggiori. Un cavo più spesso offre meno resistenza e trasporta la stessa corrente con meno sprechi. Il principio è intuitivo, ma il dimensionamento corretto richiede di tenere insieme più fattori: la corrente massima prevista, la lunghezza totale del circuito — andata e ritorno, sempre — e il livello di perdite che si è disposti ad accettare.

Due aspetti della resistenza del cavo meritano attenzione, perché spesso vengono sottovalutati. Il primo: la resistenza cresce con la lunghezza. Il secondo: la resistenza cresce al diminuire della sezione. Entrambi hanno un impatto significativo, e nei nostri impianti i due fattori si sommano — cavi che sembrano abbastanza spessi per un percorso di un metro possono risultare inadeguati su un percorso di tre.

Questo spiega perché negli impianti reali si incontrano sezioni che a un occhio inesperto sembrano esagerate. Quando parliamo di cavi da 35, 50 o 70 mm², non è eccesso di prudenza: è quello che serve quando passano centinaia di ampere su percorsi di qualche metro. Il collegamento tra la batteria e un inverter, per esempio, richiede sezioni importanti — e non è un optional. Quei cavi sono il tratto più critico dell’intero impianto, quello dove transita la corrente più alta, e sottodimensionarli significa compromettere tutto ciò che sta a valle.

Capita anche che un cavo della sezione necessaria non sia reperibile o risulti troppo rigido per il percorso da seguire. In questi casi è possibile usare due conduttori in parallelo, purché la sezione complessiva sia quella richiesta dalla corrente prevista. Molti inverter e caricabatterie di potenza hanno doppi terminali positivi e negativi proprio per questo motivo.

Un’ultima cosa: non bisogna fidarsi dell’aspetto esterno di un cavo. Alcuni hanno un isolamento molto spesso che li fa sembrare più grossi di quello che sono. La sezione reale va verificata leggendo le marcature stampate sull’isolante o controllando le specifiche del prodotto.

Caduta di tensione

Ogni cavo ha una propria resistenza elettrica. È piccola, ma c’è. E quando una corrente elevata attraversa quella resistenza succedono due cose: il cavo si scalda e una parte della tensione viene “consumata” lungo il percorso. Questa è la caduta di tensione — ed è il nemico numero uno degli impianti a 12 V.

Mettiamo il caso di un inverter da 2400 W collegato a un banco batterie a 12 V. La corrente in gioco è nell’ordine dei 200 ampere. Se i cavi non hanno una sezione sufficiente per quel carico e quel percorso, la tensione che arriva all’inverter non è più 12 V ma qualcosa di meno — e quel “qualcosa di meno” si trasforma interamente in calore disperso nei conduttori. In un caso come questo, con cavi inadeguati, la perdita può facilmente raggiungere il 5% dell’energia totale — che sembra poco finché non ci si rende conto di cosa succede dopo.

Perché il problema non finisce lì. Si innesca un circolo vizioso: l’inverter, ricevendo meno tensione, reagisce assorbendo ancora più corrente per erogare la stessa potenza. Più corrente significa più perdite, più calore, tensione ancora più bassa ai terminali. In poco tempo la batteria deve erogare una corrente significativamente superiore a quella che sarebbe stata necessaria con un cablaggio adeguato. Le conseguenze a cascata sono documentate e serie: la batteria si scarica più velocemente, l’inverter può attivare allarmi di bassa tensione e spegnersi, i fusibili possono saltare, la vita di tutti i componenti si accorcia. In fase di ricarica il meccanismo si inverte ma il danno resta: la tensione che arriva effettivamente alla batteria è inferiore a quella inviata dal caricatore, e le batterie non raggiungono mai la carica completa.

Tenere bassa la caduta di tensione richiede due cose: cavi con sezione sufficiente e percorsi il più corti possibile. Non c’è scorciatoia.

Correnti elevate negli impianti a 12 V

Torniamo su questo punto, perché è la chiave di tutto il ragionamento.

Negli impianti domestici nessuno si preoccupa della sezione dei cavi delle prese a muro. L’elettricista ha fatto il suo lavoro e le correnti in gioco sono contenute, perché la tensione di rete è alta. In un camper è il contrario. La tensione è bassa, e per alimentare carichi anche comuni la corrente diventa rapidamente importante. Un inverter da 2400 W su un banco a 12 V richiede 200 ampere di corrente continua. Duecento ampere che attraversano ogni centimetro di cavo, ogni connessione, ogni fusibile. Non sono numeri teorici: sono la realtà di qualsiasi impianto che debba alimentare qualcosa di più di qualche luce LED.

Oltre certe potenze, a 12 V le correnti diventano così alte che gestirle in modo pulito e sicuro richiede sezioni di cavo e componenti di distribuzione sempre più impegnativi. Non a caso, la prima cosa da valutare quando si progetta un impianto con un inverter importante è la tensione del sistema: passando a 24 o 48 V, a parità di potenza la corrente si dimezza o si riduce a un quarto, e tutto il cablaggio diventa più semplice da realizzare. Ma questa è una scelta progettuale che va fatta a monte, non una toppa da applicare dopo.

E non vale solo per l’inverter. Qualsiasi carico ad alta corrente — un caricabatterie di bordo, un verricello, un boiler elettrico — sottopone il cablaggio alle stesse sollecitazioni. Chi progetta un impianto deve pensare alla corrente massima che può transitare in quel circuito, non a quella media di un uso tranquillo.

Sicurezza, surriscaldamento e incendio

Un cavo attraversato da una corrente superiore alla sua portata si surriscalda. Non è un difetto: è una legge fisica. La potenza dissipata in calore dipende dal quadrato della corrente moltiplicato per la resistenza del conduttore. Questo significa che anche un piccolo aumento di corrente oltre il previsto produce un aumento di calore sproporzionato.

Se il surriscaldamento è contenuto e temporaneo, l’isolante tiene. Se è prolungato o eccessivo, l’isolante comincia a rammollirsi, a deteriorarsi, e può innescare cortocircuiti o principi di incendio. In un ambiente chiuso come il gavone o il doppio fondo di un camper — dove spesso c’è materiale combustibile nelle vicinanze — le conseguenze possono essere gravi. La documentazione tecnica lo dice senza giri di parole: cavi sottodimensionati o contatti elettrici scadenti possono causare incendi.

Ed è qui che entra in gioco il fusibile. Contrariamente a quello che molti pensano, il compito principale del fusibile è proteggere il cavo, non l’apparecchio. Quando un dispositivo va in cortocircuito o sviluppa un guasto che fa salire la corrente oltre i limiti, il fusibile interviene interrompendo il circuito prima che il cavo raggiunga temperature pericolose. Il fusibile va nel conduttore positivo, e va posizionato il più vicino possibile alla batteria: il tratto di cavo tra la batteria e il primo fusibile è l’unico segmento non protetto dell’intero circuito.

C’è poi un punto che la documentazione ribadisce con insistenza: ogni utenza collegata alla batteria deve avere la propria protezione individuale. Un fusibile unico per tutto non protegge nessun singolo ramo in modo adeguato. La struttura tipica prevede un fusibile principale vicino alla batteria, dal quale si diramano le singole linee verso le utenze, ciascuna con la propria protezione dimensionata per quello specifico circuito.

E un punto va detto con chiarezza: un impianto che “funziona” non è necessariamente un impianto sicuro. Può funzionare per settimane, mesi, anche anni — con cavi che si scaldano un po’ troppo, connessioni che ogni tanto fanno contatto ballerino, un fusibile messo nel punto sbagliato. Funziona, finché un giorno non funziona più. E quando smette di funzionare, il modo in cui smette può essere molto spiacevole.

Connessioni, capicorda, busbar

La resistenza totale di un circuito non dipende solo dai cavi. Ogni punto di connessione — ogni capocorda crimpato, ogni morsetto avvitato, ogni giunzione — aggiunge una piccola quota di resistenza. Presa singolarmente è trascurabile, ma quando nel percorso tra batteria e inverter ci sono diverse connessioni, un fusibile, magari uno shunt e un interruttore, le resistenze parassite si sommano e cominciano a pesare, soprattutto con correnti di centinaia di ampere.

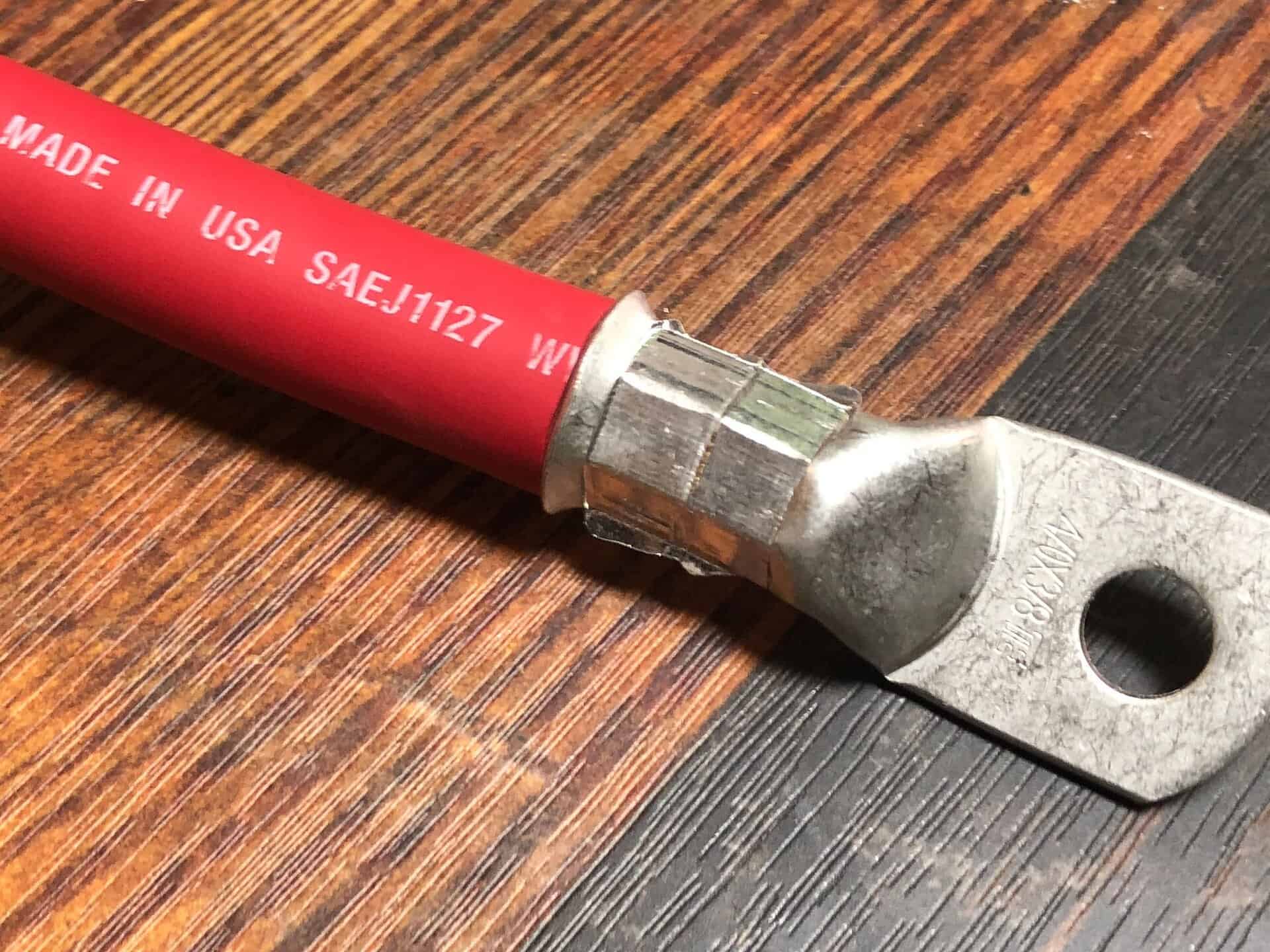

Una connessione ben eseguita — capocorda della misura giusta, crimpato con l’utensile appropriato e serrato alla coppia corretta — aggiunge una resistenza minima e prevedibile. Una connessione approssimativa — capocorda schiacciato con una pinza generica, contatto allentato o ossidato — crea un punto di resistenza elevata e concentrata. Nei cavi il calore si distribuisce su tutta la lunghezza. In una connessione difettosa si concentra in pochi millimetri quadrati. È lì che nascono i problemi seri: una connessione lasca o corrosa, sotto alte correnti, può generare abbastanza calore da danneggiare l’isolamento circostante.

Ci sono anche accorgimenti pratici che contano. Ridurre il numero di giunzioni nel percorso della corrente, per esempio, significa ridurre le resistenze parassite. Usare punti di distribuzione come le busbar — barre in rame o ottone che offrono un collegamento comune con ampie aree di contatto — aiuta a tenere basse le resistenze quando i circuiti si moltiplicano. In un impianto piccolo e semplice possono non servire, ma man mano che la complessità cresce diventano un elemento importante dell’architettura.

Un discorso a parte merita il conduttore negativo. Per i carichi ad alta corrente — il collegamento batteria-inverter, tipicamente — è preferibile usare un conduttore dedicato per il ritorno anziché affidarsi alla massa del veicolo. La carrozzeria, nell’elettronica di bordo originale, funziona come ritorno perché le correnti sono contenute. Ma quando parliamo di centinaia di ampere, il percorso attraverso la struttura del veicolo introduce resistenze variabili e imprevedibili. Per le piccole utenze la massa a telaio può andare bene. Per tutto il resto, il conduttore negativo dedicato — con la stessa sezione e la stessa cura del positivo — è una scelta progettuale molto più solida.

Infine: i cavi in un camper sono soggetti a vibrazioni continue. Un cavo teso, senza gioco, mette sotto stress i terminali e i poli della batteria — e con il tempo le connessioni si allentano. Lasciare un margine di gioco nei cavi e usare staffe di fissaggio per sostenere il peso dei conduttori più grossi sono attenzioni che prevengono problemi futuri.

Perché “bassa tensione = non è pericoloso” è falso

Questo è probabilmente il mito più radicato e più dannoso nel mondo del fai-da-te elettrico applicato ai camper. “Tanto sono solo 12 volt, non può succedere niente.” In termini di scossa elettrica, è sostanzialmente vero: servono tensioni ben superiori per generare una corrente pericolosa attraverso il corpo umano. Ma il pericolo, in un impianto a bassa tensione, non è la scossa. È il calore. È il fuoco.

Una batteria può erogare correnti molto elevate — e in caso di cortocircuito, l’energia liberata è sufficiente a fondere conduttori, incendiare isolanti e innescare un incendio. La documentazione tecnica lo mette tra i primi avvertimenti di sicurezza: non mandare in cortocircuito le batterie, perché il risultato può essere un incendio o un’esplosione. E cavi sottodimensionati o contatti scadenti non sono poi così diversi da un cortocircuito — sono semplicemente un cortocircuito al rallentatore, una resistenza anomala che genera calore nel punto sbagliato.

Noi lo ripetiamo ogni volta che ne abbiamo l’occasione: la bassa tensione non è sinonimo di bassa energia. Tutta l’energia accumulata nella batteria passa attraverso i cavi. Se quei cavi non sono all’altezza — per sezione, per qualità delle connessioni, per corretta protezione — il rischio è concreto, anche se non si prende la scossa toccando un polo.

Conclusione

Se chi legge è arrivato fin qui, il messaggio dovrebbe essere chiaro.

I cavi non sono un accessorio: fanno parte dell’impianto tanto quanto la batteria, l’inverter e il regolatore di carica. La batteria accumula energia, l’inverter la trasforma, il pannello solare la genera — ma niente di tutto questo funziona se l’infrastruttura che collega ogni pezzo non è progettata e realizzata con la stessa attenzione dedicata alla scelta dei componenti.

Risparmiare sui cavi — sulla sezione, sulla qualità delle connessioni, sulla scelta delle protezioni — è uno degli errori più comuni e più pericolosi. Non perché sia impossibile che un impianto sottodimensionato funzioni per un po’, ma perché quando smette di funzionare lo fa nel modo peggiore.

E se tutto questo sembra complicato, c’è un’ultima cosa da dire: non c’è nessuna vergogna nel fermarsi a un impianto più semplice di quello che si era immaginato, se quell’impianto semplice è fatto bene. Un singolo circuito correttamente dimensionato, con i cavi giusti, le protezioni giuste e le connessioni curate, vale infinitamente di più di un sistema complesso tenuto insieme da compromessi. Meglio poco e fatto bene, che tanto e fatto “così così”.

Prima di comprare una batteria, prima di scegliere un inverter, prima di montare un pannello solare: pensiamo ai cavi. È la decisione meno spettacolare e più importante che si possa prendere.
